مربع وحماية مضخة واحدة وحماية







1. هناك 4 أوضاع تطبيق أساسية:



** لأعلى ولأسفل إمدادات مياه خزان المياه **: تم تصميم هذا التطبيق خصيصًا لإدارة إمدادات المياه بين خزانات المياه العلوية والسفلية.

** إمدادات مياه الضغط **: يركز التطبيق الثاني على إمدادات المياه عن طريق التحكم في الضغط ، والاتصال بمفتاح الضغط.

** تصريف مياه الصرف الصحي **: يعالج التطبيق الثالث الإزالة الفعالة لمياه الصرف الصحي.

** التحكم في الفترة الزمنية الخالصة **: يوفر التطبيق النهائي تحكمًا في الوقت ، مما يسمح للمستخدمين بجدولة عمليات المضخة وفقًا لفترات زمنية محددة.

باختصار ، هذه التطبيقات الأربعة التي تتصاعد وأسفل إمدادات مياه خزان المياه ، وإمدادات مياه الضغط ، وتصريف مياه الصرف الصحي ، والتحكم في الفترة الزمنية النقية ، الحلول الشاملة لمهام إدارة المياه المختلفة. تم تصميم كل تطبيق لمواجهة التحديات والمتطلبات المحددة ، وضمان معالجة المياه الفعالة والموثوقة والمستدامة عبر الصناعات والبيئات المختلفة.

طلب	2 مفتاح القطب	وصف
1	0 0	دبابة إلى الخزان.
2	1 1	التحكم في مضخة الداعم عن طريق مفتاح الضغط.
3	0 1	تصريف بواسطة مستشعر المستوى.
4	1 0	بدء التشغيل والتوقف. [يلغي محطة المستشعر]
مفتاح قطب واحد (خيار)
5	1	التحكم الحراري

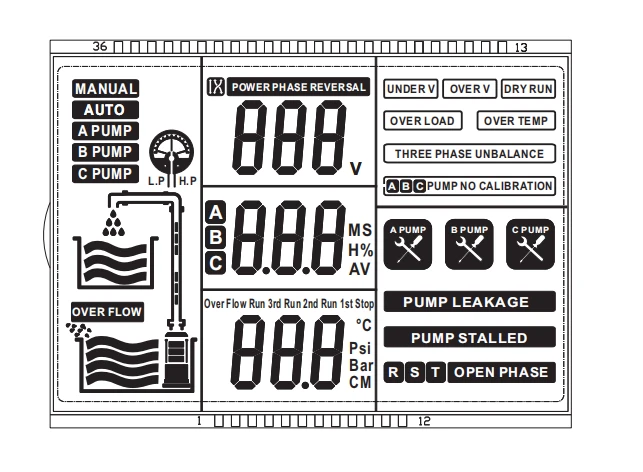

2. LCD عرض.

يوفر النظام حلًا شاملاً للمراقبة من خلال عرض الجهد والتيار في الوقت الفعلي ، مما يسمح للمستخدمين بالبقاء على اطلاع بالمعلمات الكهربائية التي تعد حاسمة للتشغيل الفعال لمضخة المياه. يضمن عرض البيانات في الوقت الفعلي هذا أنه يمكن تحديد ومعالجة أي تقلبات أو حالات شاذة في مصدر الطاقة على الفور ، وبالتالي تعزيز الموثوقية الشاملة للنظام.

بالإضافة إلى العرض في الوقت الفعلي للجهد والتيار ، يتم تقديم ديناميات العمل لمضخة المياه بتنسيق ديناميكي. هذا يعني أنه يمكن للمستخدمين تصور الحالة التشغيلية للمضخة من خلال تمثيلات رسومية أو مؤشرات متحركة ، والتي توفر فهمًا بديهيًا لأدائها.

علاوة على ذلك ، تم تجهيز النظام بآلية كشف الأعطال تعزز قدراته التشخيصية. في حالة حدوث خلل أو حالة غير طبيعية ، سيبدأ الرمز المقابل على الواجهة في الفلاش ، مما يلفت الانتباه الفوري إلى هذه المشكلة. يعمل هذا التنبيه البصري كمؤشر سريع للمشاكل المحتملة ، مثل ارتفاع درجة الحرارة أو التيار الزائد أو الضغط المنخفض أو الفشل الميكانيكي ، مما يتيح للمستخدمين اتخاذ إجراءات تصحيحية بسرعة. من خلال دمج هذه الميزات ، لا يراقب النظام أداء المضخة فحسب ، بل يضمن أيضًا التدخل في الوقت المناسب لمنع مزيد من الضرر أو التوقف.

بشكل عام ، يخلق هذا المزيج من عرض البيانات في الوقت الفعلي ، والإخراج الديناميكي لديناميات المضخة ، ورموز تنويع الأعطال بيئة مراقبة سهلة الاستخدام وعملية للغاية. إنه يلبي كل من المهنيين التقنيين الذين يحتاجون إلى رؤى مفصلة والمشغلين العامين الذين يحتاجون إلى معلومات واضحة ويمكن الوصول إليها للحفاظ على التشغيل السلس لمضخة المياه.



3. العملية الأساسية

الحماية الأساسية التي يتم تنشيطها بواسطة المعلمة calibartion







زر	عملية F من اليدوي إلى السيارات ، السيارات إلى اليدوية
وضع تعيين	[المعلمة 012ضبط على 00]- دليل للسيارات / السيارات إلى اليدوية [المعلمة 012ضبط على 01]- جميع الأزرار المقفلة في وضع السيارات. لإلغاء تنشيط "الوضع" ل 5 ثانية. ستتوقف المضخة بعد ذلك ، وسوف يتحول وحدة التحكم إلى الوضع اليدوي.



زر	عمليةفييدوي
يبدأ	يجب أن تبدأ المضخة إذا لم تكن تعمل.
قف	يجب أن تتوقف المضخة إذا كان الجري.
توقف ثم وضع	تظهر عرض آخر خمسة سجلات فشل.
توقف ثم ابدأ	تظهر العرض وقت التشغيل التراكمي.
لضمان حماية المضخة والمحرك ، من الضروري معايرة معلمات وحدة التحكم بمجرد تشغيل المضخة وفقًا للمعايير التشغيلية. قم بإجراء المعايرة بعد كل عملية تثبيت أو صيانة.
يبدأ أو زر المتجر	معايرة المعلمة: في الوضع اليدوي ، اضغط على "ابدأ" ، امنح وقت المضخة للتشغيل كما هو الحال عادةً "بداية" (ابدأ "(تقريبا 5-10 ثانية) أواضغط على زر "المتجر" (زر على لوحة رئيسية مع غطاء أصفر). ستقوم وحدة التحكم بصنع صوت "di". يجب الآن معايرة وحدة التحكم إلى المواصفات الحالية للمحرك.
قف	المعلمة محو: تأكد من أن المضخة توقفت عن تشغيلها ثم امسك "توقف" حتى تصنع وحدة التحكم صوت "di". ((تمسك بحوالي 5-10 ثانية). يجب الآن مسح وحدة التحكم من جميع المعايرة.
