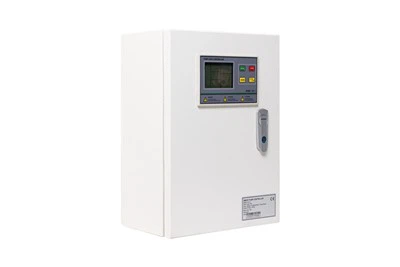

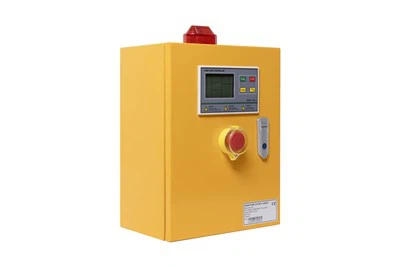

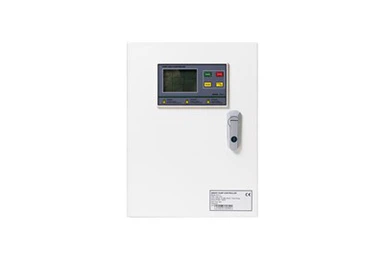

2 مضخة تحكم ذكي للمضخة

نحن نقدر اختيارك لمنتجاتنا، ونعدك بمواصلة تقديم خدمة ودية ومفيدة لك.

نظام تحكم وحماية بديهي وقابل للبرمجة لمضخات الطرد المركزي وخطوط الأنابيب والمضخات الغاطسة للآبار العميقة ثلاثية الطور، من بين أنواع أخرى، هو جهاز التحكم الذكي في المضخة.



يمكن أن تعمل وحدة التحكم بطرق متعددة من خلال استخدام التركيبات الكهربائية المختلفة. يعد المسبار أو المستشعر الموجود في البئر من الخصائص الأساسية التي تميز وحدة التحكم عن صندوق التحكم القياسي في مضخة التشغيل/الإيقاف. تصميمنا الفريد يلغي الحاجة إلى مسبار التثبيت أو المستشعر في البئر ويوفر حماية حساسة للغاية ويمكن الاعتماد عليها ضد التشغيل الجاف للمضخة.



العلامة التجارية: تصنيع المعدات الأصلية

رقم موديل الشركة المصنعة: PCH32 PLUS

تعمل في: 3 فاز 220 فولت/380 فولت/415 فولت

مضخة العمل :0.75-15كيلو واط

العلبة البلاستيكية: IP 65

موصل MCB/AC: CHNT

النوع: لوحة تحكم مزدوجة بالتناوب

الفولطية المقدرة: 120/208/240 فولت/380 فولت/415 فولت تيار متردد

الامبير: 9 إلى 32 أمبير

نوع المضخة المتوافقة: مضخة مستنقع/معزز/بئر

عدد المضخات التي يتم التحكم فيها:2

الموقع: داخلي/خارجي

نوع العلبة: IP65

حجم العلبة: 342*292*119 مللي متر

تحويل التطبيق: عن طريق مفتاح Dip

التطبيق بما في ذلك:

• يستخدم لنقل المياه من الخزان المنخفض إلى الخزان العلوي بواسطة مسبار السائل أو مفتاح التعويم
• يتم تطبيقه على التعزيز عن طريق مفتاح الضغط وخزان الضغط.
• يتم تطبيقه لرفع مياه الصرف الصحي عن طريق مسبار السائل أو مفتاح التعويم
• يتم تطبيقه على مضخة الصرف مع مفتاح تعويم خلفي
• يُستخدم لنقل المياه من الخزان المنخفض إلى الخزان العلوي بواسطة جهاز إرسال المستوى (4-20 مللي أمبير)
• يتم تطبيقه على التعزيز بواسطة جهاز إرسال الضغط (4-20 مللي أمبير)
• يتم تطبيقه على رفع مياه الصرف الصحي بواسطة جهاز إرسال المستوى (4-20 مللي أمبير)

غرض	حماية	قيمة	ملاحظة	نوع الخطأ
1	أمبير رحلة الحماية من التشغيل الجاف	75% من أمبير التشغيل المُعاير	في إعداد القائمة	خطأ الاسترداد
2	زمن الاستجابة لرحلة حماية التشغيل الجاف	5s	في إعداد القائمة
3	وقت استرداد حماية التشغيل الجاف	45m	في إعداد القائمة
4	أكثر من رحلة حماية الحمل أمبير	130% أمبير تشغيل مُعاير	في إعداد القائمة	خطأ الاسترداد
5	وقت الاستجابة لرحلة الحماية من الحمل الزائد	5S (الوقت العكسي)	ثابت في البرمجيات
6	وقت استرداد الحماية من الحمل الزائد	4m	في إعداد القائمة
7	مضخة الحماية المتوقفة رحلة أمبير	180% من أمبير التشغيل المُعاير	في إعداد القائمة	خطأ عدم الاسترداد
8	وقت استجابة رحلة الحماية المتوقفة للمضخة	1s	ثابت في البرمجيات
9	تحت الجهد رحلة حماية الجهد	304v	في إعداد القائمة	خطأ الاسترداد
10	وقت الاستجابة لرحلة حماية الجهد المنخفض	6s	ثابت في البرمجيات
11	تحت وقت استرداد حماية الجهد	4m	في إعداد القائمة
12	أكثر من جهد رحلة حماية الجهد	437v	في إعداد القائمة	خطأ الاسترداد
13	وقت الاستجابة لرحلة الحماية من الجهد الزائد	6s	ثابت في البرمجيات
14	وقت استرداد الحماية من الجهد الزائد	4m	في إعداد القائمة
15	المرحلة المفتوحة			خطأ عدم الاسترداد
16	عكس المرحلة			خطأ عدم الاسترداد
17	تجاوز			خطأ الاسترداد
18	على مدى درجة الحرارة			خطأ الاسترداد
19	تسرب مياه			خطأ عدم الاسترداد





نمتلك أكثر من 20 عامًا من الخبرة في إنشاء أجهزة التحكم في مضخات المياه المتخصصة والتحقيق فيها وتطويرها،

نتيجة جهودنا هي أجهزة التحكم في رفع الصرف الصحي، سلسلة PCH. فهو يتمتع بجميع القدرات والسمات التي يحتاجها عملاؤنا، ومع بعض التعديلات البسيطة على المعلمات، يمكنه تقريبًا القيام بوظائف العديد من الأجهزة.

تعمل إعداداتها سهلة الاستخدام على إطالة عمر المضخة بشكل كبير، وتحافظ وظيفة الإعداد بزر واحد على مضخة المياه بشكل فعال.

سيقوم نظام إنذار الفائض القوي الخاص به بإخطار العميل في حالة حدوث زيادة سريعة في حجم المياه عن طريق تنشيط صفارة الإنذار الخارجية ومكبر الصوت في نفس الوقت.

ويمكنه أيضًا إدارة بدء وإيقاف مضخات المياه بدقة من خلال التعامل مع كل من المدخلات التناظرية والمفاتيح.





1). مستوى السائل الطبيعي في الحوض

يصل مستوى السائل إلى المسبار 3# (المفتاح العائم A: المستوى الأعلى)، وسيطلب صندوق التحكم مضخة واحدة

تشغيل؛ ينخفض ​​مستوى السائل إلى المسبار 2# (مفتاح التعويم A: المستوى السفلي)، توقف تشغيل المضخة المفردة؛

سيقوم صندوق التحكم بالتناوب بين المضخات المزدوجة التي تعمل تلقائيًا عندما يختلف مستوى السائل

المسبار 2# والمسبار 3# (المفتاح العائم A: المستوى الأعلى - المستوى السفلي)



2). تدفق إضافي في الحوض

عند تشغيل مضخة واحدة للصرف، يستمر مستوى السائل في الحوض في الارتفاع إلى المسبار 4#

(مفتاح التعويم B: المستوى الأعلى)، سيطلب صندوق التحكم تشغيل مضخة أخرى في نفس الوقت

الصرف، حتى ينخفض ​​مستوى السائل إلى المسبار 2# (مفتاح التعويم A&B: المستوى السفلي)، مضخات مزدوجة

لن تتوقف عن الجري.



3). الفائض في الحوض

عندما يتم تشغيل المضخات المزدوجة في وقت واحد، فإن مستوى السائل في الحوض يستمر في الارتفاع إلى المسبار

5 # (مفتاح تعويم C: مستوى أعلى)، سيصدر صندوق التحكم إنذارًا تحذيريًا؛ عندما ينخفض ​​مستوى السائل

إلى المسبار 5# (المستوى السفلي لمفتاح تعويم C)، يتوقف صندوق التحكم عن إطلاق إنذار تحذيري



4). وظيفة دورية السيارات (مكافحة الصدأ).

ضمن الحالة التلقائية، إذا قام صندوق التحكم بفحص المضخات المزدوجة التي لا تعمل لمدة عشرة أيام، قم بجهاز التحكم

سيطلب من المضخة A أن تعمل لمدة 3 ثوانٍ وتتوقف، وبعد فاصل زمني 10 ثوانٍ، سيعمل جهاز التحكم

اطلب من المضخة B أن تعمل لمدة 3 ثوانٍ ثم تتوقف.

يمكن أن تمنع Auto Patrol صدأ المضخة وتعطل المكره بسبب عدم التشغيل لفترة طويلة
