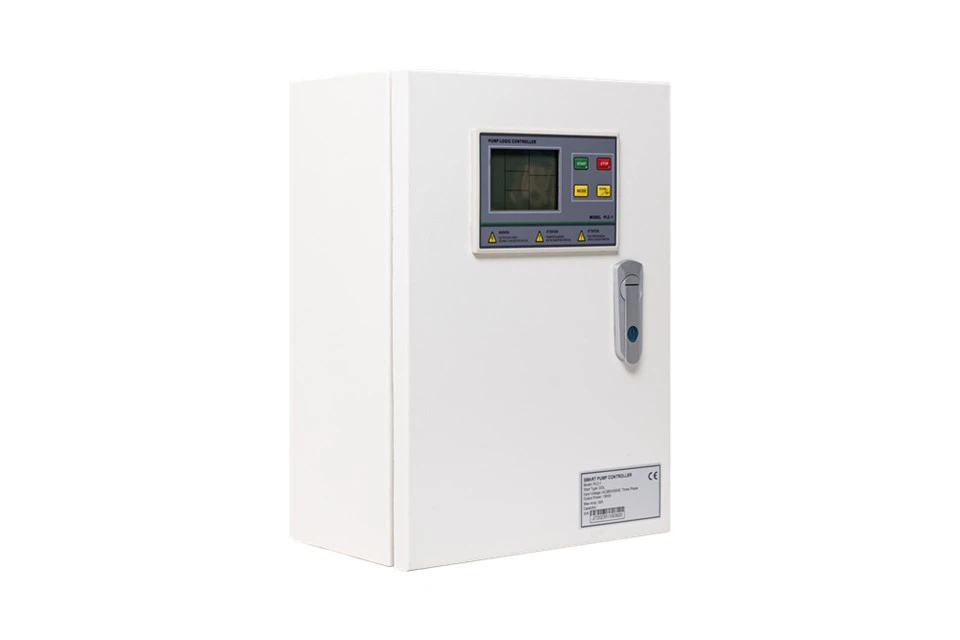

لوحة تحكم رقمية لمضخة المياه دوبلكس



تتم إدارة أنظمة المضخات ذات مضختين غاطستين لمياه الصرف الصحي أو مياه الصرف الصحي عن طريق لوحات التحكم الرقمية المزدوجة لمضخة المياه.

يتم استخدام لوحة التحكم المزدوجة بشكل متكرر في الأنظمة التي تتطلب مضخة احتياطية في حالة فشل المضخة الأساسية. ستقوم لوحاتنا المزدوجة بإيقاف الدورات بين المضختين، مما يضمن بقاء كل منهما قيد التشغيل طوال مدة حياة المضخات. ستصدر اللوحة إنذارًا لارتفاع المياه وتقوم بتشغيل المضخة الأخرى تلقائيًا في حالة تعطل إحدى المضخات. يضمن وجود هذا النوع من الإعداد أنه سيكون لديك دائمًا مضخة قيد التشغيل.





· نوع البدء: DOL (مباشر عبر الإنترنت)

· الكمية من المضخة التي تسيطر عليها: التحكم في المضخة المزدوجة

· دعم أجهزة الاستشعار الخارجية:

تعويم التبديل (تشغيل / إيقاف)

مفتاح الضغط (تشغيل/إيقاف)

مسبار سائل

0.5-4.5V جهاز إرسال المستوى/جهاز إرسال الضغط (موديل PCH 32 فقط)

4-20جهاز إرسال/جهاز إرسال الضغط mALevel (طراز PCH 32 Plus فقط)

· جهد الإدخال المقدر: AC380V -400 فولت 50 هرتز/60 هرتز، ثلاث مراحل

· طاقة الخرج المقدرة: 0.75 كيلو واط -4 كيلو واط (1 حصان -5.5 حصان) / 5.5 كيلو واط -11 كيلو واط (7.5 حصان -15 حصان) / 15 كيلو واط ( 20 حصان)







سلامة التشغيل الجاف مع عدم وجود جهاز استشعار

توقفت المضخة الواقية.

الحماية ضد التحميل الزائد.

في منطقة حماية الجهد.

الحماية ضد الجهد الزائد.

حماية لبدء تكرار المضخة.

مدخلات ومخرجات الطاقة محمية بواسطة الطور المفتوح.

حماية طاقة الإدخال ضد انعكاس الطور. حماية اختلال الطور لجهد الإدخال.

الحماية ضد ارتفاع درجة الحرارة (تحتاج إلى PTC أو أجهزة استشعار مدمجة لدرجة الحرارة في المضخة).

الحماية ضد التسرب في المضخة (فقط للموديلات PCH 32 Plus؛ تتطلب مستشعر التسرب).

الحماية ضد التآكل على عمود المضخة





• يستخدم لنقل المياه من الخزان المنخفض إلى الخزان العلوي بواسطة مسبار السائل أو مفتاح التعويم
• يتم تطبيقه على التعزيز عن طريق مفتاح الضغط وخزان الضغط.
• يتم تطبيقه لرفع مياه الصرف الصحي عن طريق مسبار السائل أو مفتاح التعويم
• يتم تطبيقه على مضخة الصرف مع مفتاح تعويم خلفي
• يستخدم لنقل المياه من الخزان المنخفض إلى الخزان العلوي بواسطة جهاز إرسال المستوى
• يتم تطبيقه على التعزيز بواسطة جهاز إرسال الضغط
• يتم تطبيقه لرفع مياه الصرف الصحي بواسطة جهاز إرسال المستوى





0.5-4.5V جهاز إرسال المستوى / جهاز إرسال الضغط (نموذج PCH32 يدعم الامتدادات اللاحقة)

4-20جهاز إرسال المستوى / جهاز إرسال الضغط (طراز PCH32 Plus فقط)

تعويم التبديل (إشارة تشغيل/إيقاف)

مفتاح الضغط (إشارة التشغيل/الإيقاف)

مسبار سائل

مستشعر درجة الحرارة PT100 (يتطلب وحدة توسيع مستشعر درجة الحرارة PT100 منفصلة)

جهاز إرسال ضغط الهواء MEMS (يتطلب جهاز إرسال منفصل لضغط الهواء MEMS)





1. يحتوي خرج الإشارة على نقطتي اتصال جافتين.
2. يستخدم فريقان منافذ مؤقتة.
3. تنقسم منافذ تسرب المياه إلى فريقين.

4. يتوفر منفذ إشارة تناظري بمخرج 4-20 مللي أمبير لتوصيل جهاز إرسال عالمي.
5. السماح بمنفذين PT100.
6. متوافق مع الجهد العالمي





تركز JIT SMART فقط على إنشاء وتطوير وإنتاج وتسويق واقيات محركات المضخات ولوحات التحكم للمضخات الذكية. مع أكثر من 20 عامًا من الخبرة في مجال التحكم في المضخات، نحن على دراية جيدة باحتياجات المستخدمين ومصنعي المضخات ويمكننا تقديم حلول شاملة للتحكم في مضخات المياه وحمايتها.



نحن شركة شابة مقارنة بتاريخ تطوير مضخات المياه، ولكن لدينا الدافع والإبداع لنقدم لعملائنا حلولاً متخصصة للتحكم في مضخات المياه وحمايتها. إن خبرتنا متقدمة لأننا قمنا بتطوير وتصنيع وبيع أجهزة التحكم في المضخات الذكية لأكثر من 20 عامًا.
