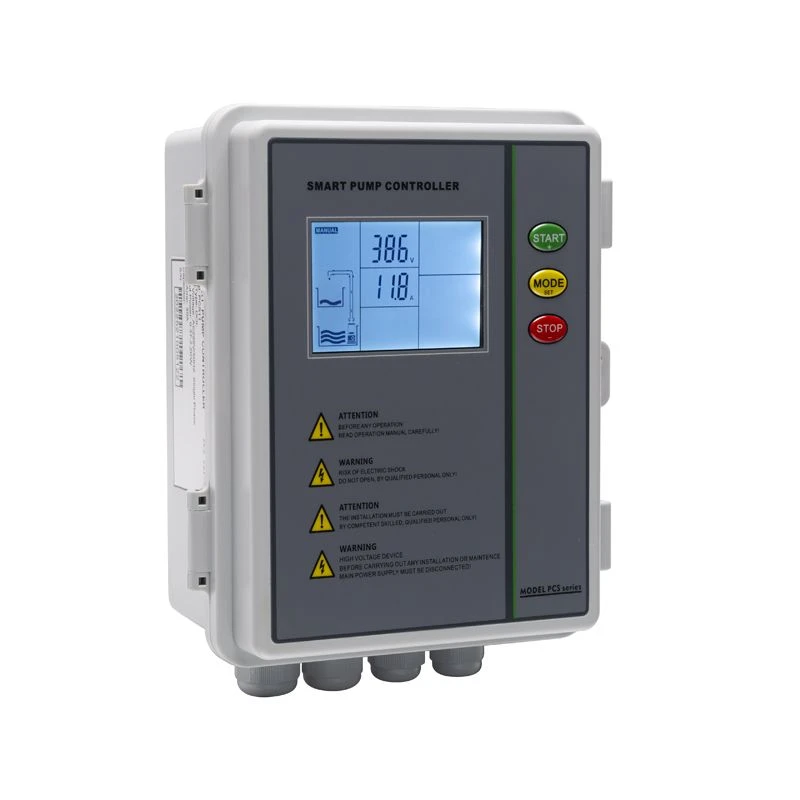

جهاز تحكم بمضخة 3 مراحل
جهاز التحكم بمضخة 3 مراحل PCS31، مناسب لمضخة الآبار العميقة، ومضخة الصرف الصحي، ومضخة معززة وأنواع أخرى من مضخات المياه.
- التسليم السريع
- تاكيد الجودة
- خدمة العملاء 24/7
مقدمة المنتج
مناسبة لمضخات التعزيز، مضخات الصرف الصحي، مضخات الآبار العميقة، وأنواع مضخات المياه الأخرى هي وحدة تحكم المضخة ثلاثية الطور PCS31.
تتمثل فكرة العمل الأساسية لوحدة التحكم في تحقيق الحماية والتحكم التلقائي باستخدام دائرة متكاملة مع وظيفة تركيب البرنامج كإشارة خرج عين المستشعر.
يتم استخدام شريحة ذات سعة كبيرة بواسطة وحدة التحكم في المضخة ثلاثية الطور، مما يتيح تحديث البرنامج.
في ظل ظروف التشغيل النموذجية، يتم تسجيل تيار المضخة بدقة من خلال آلية إعداد المعلمة ذات المفتاح الواحد الداخلية لدينا. من الممكن التعرف على الحماية ضد الدوران الجاف والحمل الزائد وتوقف المضخة عن طريق قياس التيار في ظل ظروف مختلفة.
وعلى النقيض من وحدات التحكم الأخرى الموجودة في السوق، فإن PCS31 يوفر حماية من عكس الطور. بفضل هذه الحماية، ستعرف كل مضخة تعمل متى تحدث مرحلة مفتوحة.
الاستخدامات الأساسية التقليدية لتحويل التبديل تراجع
1. يتم نقل الماء من الخزان العلوي إلى الخزان المنخفض.
2. معززة مضخة البئر.
3. تصريف الحوض.
تنطبق خصائص خاصة عند استخدامه لنقل المياه.
نظام تجديد المياه المنشط تلقائيًا عند توصيل مسبار المستوى.
خذ بعين الاعتبار السيناريو التالي: يحتوي مصدر المياه السفلي على خزان علوي فارغ. وفقًا لمنطق التشغيل القياسي، لا يمكن للخزان السفلي ضخ الماء حتى يصل مستوى السائل إلى المسبار الثالث. إذا تم إيقاف تشغيل الطاقة وإعادة تشغيلها مرة أخرى، فإن وحدة التحكم ستحدد فقط ما إذا كان الماء موجودًا في المسبار الثاني بدلاً من تحديد ما إذا كان قد تم الوصول إلى المسبار الثالث. وسوف يعود إلى منطق عمله النموذجي بعد الدورة الأولية.
إعداد المعلمة الرئيسية:
|
معامل |
وصف |
يتراوح |
القيمة الافتراضية |
|
001 |
مضخمات رحلة الحماية من التشغيل الجاف. |
0.0 A |
|
|
002 |
مضخمات رحلة الحماية من الحمل الزائد. |
26 أ (0.37-2.2KW، 0.75-7.5kW) 52 أمبير (11-15 كيلوواط) |
|
|
003 |
مضخمات رحلة الحماية المماطلة. |
33 أمبير (0.75-7.5kW) 66 أمبير (11-15 كيلوواط) |
|
|
004 |
تحت الجهد رحلة حماية الجهد. |
175 فولت (مرحلة واحدة) 300 فولت (ثلاث مراحل) |
|
|
005 |
أكثر من الجهد حماية رحلة الجهد. |
253 فولت (مرحلة واحدة) 439 فولت (ثلاث مراحل) |
|
|
006 |
زمن الاستجابة لرحلة الحماية من التشغيل الجاف. |
0 – 254 ثانية |
6 ثواني |
|
007 |
وقت استرداد حماية التشغيل الجاف. |
0 – 254 دقيقة |
5 دقائق |
|
008 |
وظيفة الموقت في حالة العمل مع التطبيقات |
00 – 01 |
00 (لا) [01 نعم] |
|
009 |
وقت تشغيل المضخة. |
0 – 254 دقيقة |
5 دقائق (فقط في حالة تمكين 008 أو تبديل المفتاح في الوضع 10) |
|
010 |
وقت توقف المضخة. |
0 – 254 دقيقة |
5 دقائق (فقط في حالة تمكين 008 أو تبديل المفتاح في الوضع 10) |
|
011 |
مؤقت إيقاف المضخة تحت الحالة اليدوية. |
0 – 254 دقيقة |
0 دقيقة (0=غير نشط) |
|
012 |
وظيفة قفل تشغيل LCD وزر. |
00 - 01 |
00 (مفتوح) [01 مقفل] |
|
|
|||
|
013 |
حماية الطور المفتوح وانعكاس الطور. [00 (المرحلة المفتوحة وإيقاف المرحلة العكسية)] [01 (إيقاف المرحلة المفتوحة، تشغيل عكس المرحلة)] [02 (تشغيل المرحلة المفتوحة، إيقاف عكس المرحلة)] [03 (المرحلة المفتوحة وعكس المرحلة قيد التشغيل)] |
00 - 03 |
03 (المعلمة 013 متاحة فقط لثلاث مراحل) بعد الإعداد، يرجى إيقاف التشغيل ثم يصبح متاحًا. |
|
المعلمات التالية مرئية فقط لـالتحكم الحراري عند الاتصال معبي تي 100 Tتم تجهيز وحدة التوسعة. |
|||
|
014 |
درجة حرارة بدء المضخة. ستبدأ المضخة بأقل من درجة الحرارة المحددة. |
0 – 100 درجة |
35 درجة |
|
015 |
درجة حرارة توقف المضخة. سوف تتوقف المضخة عن درجة الحرارة المحددة. |
0 – 100 درجة |
45 درجة |
ميزات أخرى
1. عدة استخدامات للخيارات باستخدام إعدادات المعلمة ومفاتيح الغمس.
2. الحماية ضد الطور المفتوح، وانعكاس الطور، والحمل الزائد، والجهد المنخفض، والمضخات المتوقفة، والتشغيل الجاف، والجهد الزائد.
3. خيارات مختلفة للسكن الصغير IP 65
4. زر فردي لمعايرة المعلمات.

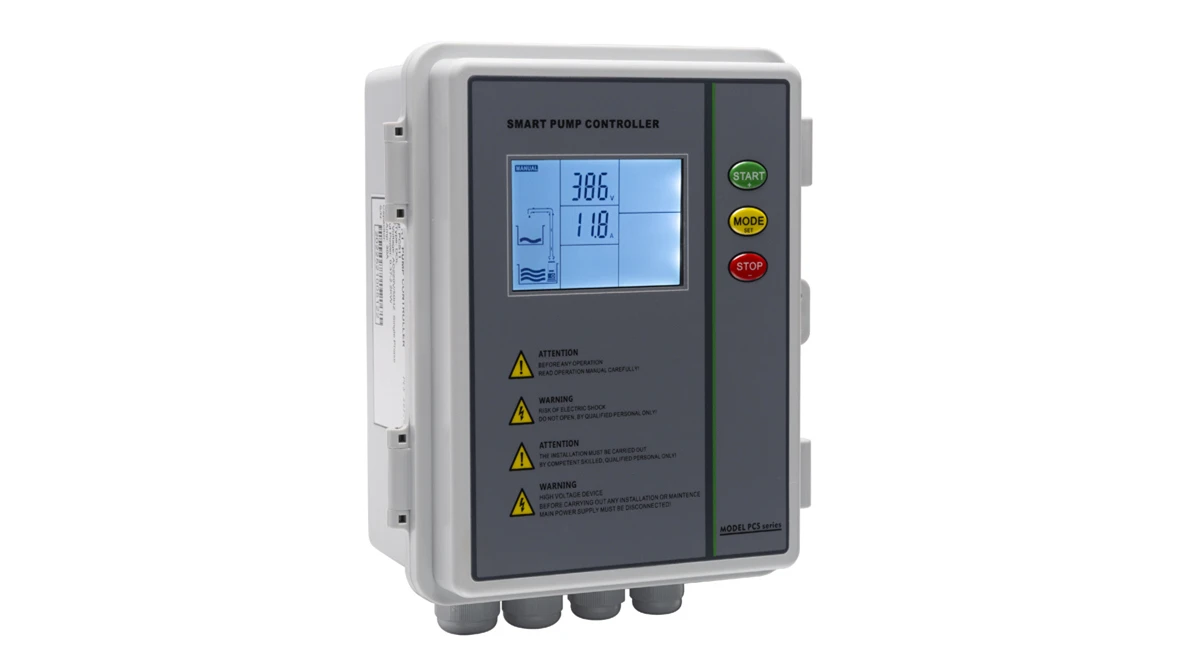

5. يتم عرض حالة تشغيل المضخة على شاشة LCD.
6. التحقق من وقت التشغيل التراكمي للمضخة
7. ضخ الأخطاء الخمسة الأخيرة وتحقق منها.
8. يمكن إيقاف المضخة تلقائيًا في الوضع اليدوي عن طريق ضبط مؤقت.
9. يمكن تعديل البرنامج لتلبية المتطلبات الخاصة بالموقع.
10. نطاق جهد التشغيل: 0.75-4 كيلو واط، 5.5-7.5 كيلو واط، 11-15 كيلو واط
11. يمكن تحقيق الجهد بين 280 و 460 فولت.
